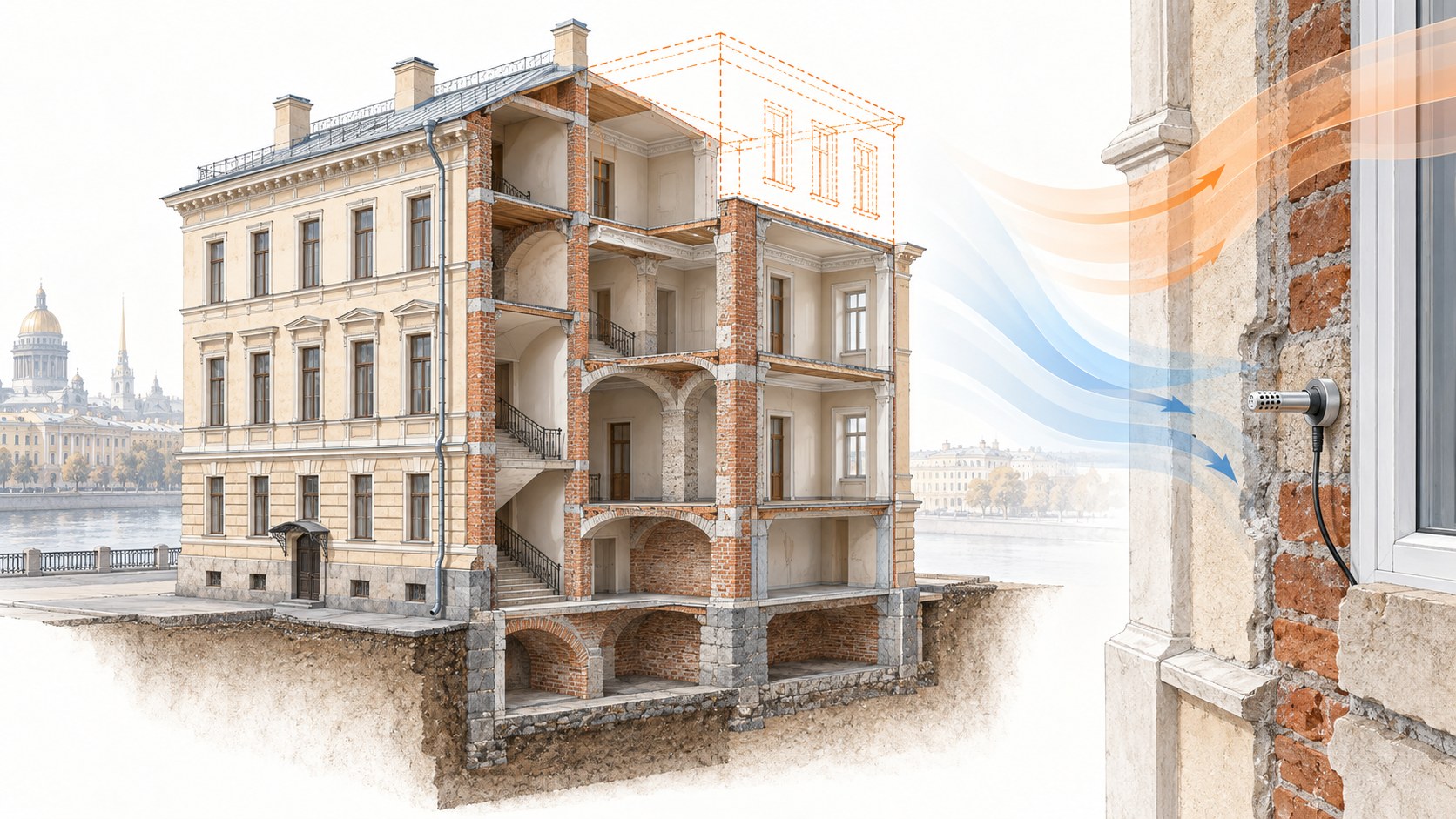

Главные цели и задачи проведения работ

Цель работ: дать проектировщику измеренные и расчётные данные, на которых он обоснует архитектурные и инженерные решения по сохранению объекта культурного наследия. Раздел отвечает на три группы вопросов.

Первая: геометрия утрат. Какими были габариты, пропорции, профили и объёмная композиция утраченных частей: завершений, аттиков, куполов, балюстрад, тяг, лепного декора, заполнений проёмов, лестничных ограждений, элементов интерьера. Обмерные чертежи сохранившихся частей служат исходной основой. Для утрат определяют расчётные величины, указывая источник и степень достоверности каждого значения.

Вторая: физика объекта культурного наследия. Как работают ограждающие конструкции и материалы в реальных условиях: распределение температур и влажности по толщине кладки, зоны конденсации, капиллярный подсос, теплотехническая однородность, режим помещений с учётом планируемого приспособления к современному использованию. Режимы и предельные значения берутся из исследования конкретного объекта. Градусов и процентов, пригодных для любого объекта культурного наследия, не существует.

Третья: защита. Какие технологические и конструктивные мероприятия снизят воздействие воды, солей, биопоражения, циклов замораживания-оттаивания, перепадов температуры, транспортной вибрации, антропогенных факторов. И какие из них допустимы для исторических материалов без ущерба предмету охраны.

Отдельная задача, скорее организационная: разграничить зоны ответственности. Результаты исследований дают основания для проектирования, но не подменяют ни проект реставрации, ни рабочую проектно-сметную документацию, ни авторский надзор. Это разные этапы, у каждого свой состав работ и свой порядок утверждения.

В каких случаях требуется

Почти всегда повод один: задание органа охраны объектов культурного наследия на разработку научно-проектной документации. Если в нём назван раздел комплексных научных исследований с указанием исследований по объёмным параметрам и специальных инженерно-технологических исследований, работы выполняются в заявленном объёме и по согласованной программе. Перечень и глубина зависят от статуса объекта, категории, предмета охраны и планируемых видов работ. Поэтому требования задания и охранных документов мы сверяем до начала исследований, а не на приёмке.

Типовые ситуации:

проектируется воссоздание утраченных частей объекта культурного наследия, от отдельных архитектурных деталей до целых объёмов, и нужны их параметры;
на фасадах и в интерьерах устойчиво проявляются высолы, отслоения штукатурных и отделочных слоёв, деструкция камня и кирпича, намокание цокольной части, и нужно найти причину;
планируется приспособление к современному использованию с изменением режима эксплуатации помещений: смена назначения, новая система отопления и вентиляции, увеличение тепловыделений и влаговыделений;
в акте технического состояния или в инженерно-техническом заключении зафиксированы дефекты, связанные с влажностью, промерзанием, биопоражением, и нужны расчёты;
в помещениях с живописью, лепниной, деревом, паркетом, музейными предметами необходимо обосновать параметры микроклимата;
предыдущие ремонты выполнены с применением плотных цементных составов и полимерных покрытий, и требуется оценить последствия для исторической кладки;
собственнику нужна научная база для выбора между вариантами реставрации, консервации и воссоздания.

Про нормативы. ГОСТ Р 55528-2013 действует и описывает состав раздела. ГОСТ Р 70631.1-2023 тоже действует и его не отменяет. На какие документы ссылаться для вашего объекта, мы согласуем с текстом задания и программы, иначе на приёмке всплывут расхождения.

Какие работы проводятся

Три направления выполняются параллельно, но материалы и методы у них разные. Поэтому результаты оформляются раздельно, с общими выводами.

Исследования объёмных параметров утраченных частей

Это не обмеры существующего объекта культурного наследия. Обмерные работы фиксируют то, что сохранилось: план, разрезы, фасады, шаблоны профилей, обмерные чертежи. Исследование объёмных параметров решает обратную задачу: восстановить размеры, форму и объёмную композицию того, чего уже нет, и доказать каждое числовое значение.

Что делаем:

разбираем исторические и существующие чертежи, обмерные материалы прошлых лет, проектную и научно-проектную документацию предыдущих реставраций; если источники расходятся, фиксируем расхождение вместо усреднения;
выявляем натурные следы утрат: гнёзда и штрабы от вынутых элементов, борозды, следы примыканий, изменённую кладку, остатки креплений, зондажи и шурфы по местам вероятных опор и фундаментов утраченных объёмов (зондажи и шурфы назначаем по программе под конкретный объект);
выполняем метрологическую проверку иконографии: масштабирование фотографий и графики по сохранившимся элементам-реперам, фотограмметрическая обработка, проверка перспективных искажений;
сопоставляем полученные величины с сохранившимися фрагментами аналогичных элементов на самом объекте культурного наследия и с близкими по времени и авторству объектами, обязательно помечая, что взято с аналога;
восстанавливаем модульную и пропорциональную логику архитектурных членений: ордерная система, шаг тяг и членений, соотношение высот, кривизна арок и куполов, вынос карнизов;
проверяем геометрию на конструктивную реализуемость: собственный вес, опирание, узлы примыкания к сохранившимся конструкциям.

Результат: таблицы объёмных параметров и графические материалы, где у каждого параметра указаны источник, метод определения и достоверность. Плюс перечень величин, которые остались недоказанными и требуют решения проектировщика. Обоснованная гипотеза и измеренный факт в отчёте не смешиваются, для проектировщика это принципиально.

Физико-технические параметры и температурно-влажностный режим

Задача: описать памятник как физическую систему и получить расчётные данные для проектных решений по отоплению, вентиляции, гидроизоляции, штукатурным и отделочным составам.

Состав работ определяется программой и может включать:

определение фактических характеристик исторических строительных материалов: плотность, влажность, водопоглощение, капиллярный подсос, паропроницаемость, теплопроводность в реальном состоянии (пробы отбираем в согласованных местах, вмешательство минимальное);
измерения влажности конструкций по высоте и глубине, включая цокольную зону и участки контакта с грунтом;
инструментальные измерения температуры и относительной влажности воздуха и поверхностей, тепловизионную съёмку для выявления зон промерзания и нарушенной теплотехнической однородности;
теплотехнические и влажностные расчёты ограждающих конструкций, оценку положения зоны возможной конденсации, проверку режима при планируемом приспособлении;
анализ работы существующих систем отопления и вентиляции и их влияния на режим помещений;
обоснование допустимых параметров микроклимата для конкретных помещений и видов отделки, по результатам измерений на этом объекте и с описанием сезонной динамики.

Состав растворов, штукатурок, красочных слоёв и солевой состав высолов определяют инженерные химико-технологические исследования. Их результаты используют для расчётов и проверки совместимости строительных и отделочных материалов, когда это предусмотрено программой.

Защита от неблагоприятных воздействий

Третье направление обосновывает способы защиты конструкций и материалов объекта культурного наследия. Результат инженерно-технологических исследований – рекомендации для проектных решений. Рабочая проектная документация разрабатывается на следующем этапе.

Что входит:

классификация воздействий по значимости для конкретного объекта: атмосферная влага и её отвод, грунтовая и техногенная вода, соли, биопоражение, циклы замораживания-оттаивания, ветровая и солнечная нагрузка, вибрация от транспорта, механический износ, воздействие эксплуатации и посетительского потока;
оценка ранее выполненных защитных мероприятий и их последствий, в первую очередь плотных цементных составов, полимерных пропиток и покрытий, которые нарушают паропроницаемость;
сравнение вариантов защиты по совместимости с историческими материалами, обратимости, ремонтопригодности и влиянию на предмет охраны;
рекомендации по гидрофобизации, солеотводу, осушению кладки, вентиляции подпольных и чердачных пространств, водоотведению, биоцидной обработке, с условиями применения и ограничениями;
рекомендации по контролю: какие параметры отслеживать после реставрационных работ и с какой периодичностью;
если исследования выявили активный процесс разрушения, обоснование первоочередных противоаварийных и консервационных мероприятий.

Как проводятся

1. Предварительные работы и программа исследований. Разбираем задание органа охраны, охранные документы, акт осмотра и акт технического состояния, если они есть, доступную проектную документацию. Составляем программу: перечень видов работ, методы, точки измерений, места зондажей и шурфов, состав отчётных материалов. Программу согласуем с заказчиком и научным руководителем. Нужно ли согласовывать её ещё и с органом охраны и какие разрешительные документы понадобятся, зависит от требований задания и статуса объекта, единого порядка нет.

2. Историко-архивные и библиографические материалы для исследовательских работ. Историко-архивные и библиографические исследования идут отдельным направлением комплексных научных исследований. Если они уже выполнены, берём их отчёт как входной материал. Если нет, привлекаем их отдельно по согласованию и прописываем это в программе. Дальше разбираем чертежи, фотографии, описи, публикации и материалы предыдущих реставраций и отмечаем, какие из них метрически пригодны.

3. Проведение натурных работ и сопоставление с чертежами. Выезжаем на объект: осмотр, инструментальные измерения, тепловизионная съёмка, отбор проб, вскрытия по программе. Данные сопоставляем с существующими и историческими чертежами, находим расхождения, ошибки прежних обмеров и позднейшие переделки. Именно на этом шаге первоначальные гипотезы об утраченных частях чаще всего и приходится править.

4. Камеральные работы и научно-проектная документация. Обрабатываем измерения, выполняем теплотехнические и влажностные расчёты, определяем объёмные параметры, оцениваем варианты защиты. Отчёт по разделу: текстовая часть, таблицы, графические материалы, протоколы измерений, выводы.

5. Передача результатов работ для разработки научно-проектной документации. Отчёт входит в научно-проектную документацию как раздел комплексных научных исследований и используется при разработке проекта реставрации и последующей рабочей документации. Границы услуги: предварительные работы (сбор и анализ исходных материалов, первичный осмотр) и комплексные научные исследования, то есть подготовительные стадии. Отдельно заказываются проект реставрации объекта культурного наследия, рабочие чертежи, спецификации, сметная документация и авторский надзор: в эту услугу они не входят.

Какие исходные документы нужны

Для начала исследовательских работ заказчик передаёт имеющуюся документацию по объекту культурного наследия. Проверяем содержание задания, охранного обязательства и паспорта объекта культурного наследия, сведения о предмете охраны, акт технического состояния. В зависимости от задачи потребуются копия ранее утверждённой научно-проектной документации, заключение государственной историко-культурной экспертизы при наличии, историко-архивные материалы и библиографические источники. Отсутствующие документы отмечаем в перечне исходных данных; возможность выполнения работ без них оцениваем до заключения договора.

Историко-архивные и библиографические материалы нужны для установления того, когда памятник был создан, как он видоизменялся и какие части утрачены. Полезны сведения об архитекторе, строителях и прежних владельцах, краткая история перестроек, фотокопии письменных и изобразительных источников из архивных фондов. Такие сведения помогают проследить изменение архитектурных особенностей и внутреннего убранства. В отчёт включают ссылки на использованные источники и выписки, достаточные для проверки расчётного обоснования. Самостоятельные историко-архивные и библиографические исследования согласуют как смежные работы.

Предварительные материалы проходят проверку качества: совпадают ли даты и масштаб чертежей, относятся ли изображения к нужному периоду существования объекта культурного наследия, какие переделки подтверждены документально. Сравнительный анализ отделяет исходные данные от предположений. Главный архитектор или главный инженер проекта получает сведения, характеризующие степень достоверности восстановления исторического облика. Непроверенные изображения аналогов не становятся основанием для точного воссоздания.

Окружение объекта культурного наследия и условия выполнения работ

Специальные инженерно-технологические исследования учитывают влияние окружающей среды на сохранность объекта культурного наследия. Для обоснования решений анализируют имеющиеся сведения о топографической, ландшафтной и градостроительной ситуации, гидрогеологических условиях, поведении грунтов основания. Изменение застройки территории, водоотведения и инженерных сетей может повлиять на состояние строительных конструкций. При недостатке исходных данных в программе предусматривают необходимые геологические и геодезические изыскания; их проведение и стоимость выделяют отдельно.

Уточняем условия доступа к скрытым конструкциям, размещения оборудования и временных средств доступа, ограничения для пользователя здания. До натурных работ определяют порядок фиксации состояния предметов внутреннего убранства и монументальной живописи в исследуемых зонах. Обнаруженные изменения записывают в журнал наблюдений и сопровождают фотофиксацией. Если задача затрагивает археологические или дендрологические исследования, соответствующий объём работ передают профильным специалистам. Это позволяет учитывать территорию объекта культурного наследия без необоснованного расширения вмешательства.

Проверка достоверности и ограничения выводов

Подлинность объекта культурного наследия учитывают при выборе методов исследовательских работ. Предварительные выводы о форме утраченного объёма проверяют по нескольким независимым источникам. Историко-архивные сведения и библиографические материалы сопоставляют с результатами натурных работ. Если имеющиеся данные противоречат друг другу, в научно-проектной документации сохраняют описание расхождений. Исследования не дают права восполнять недостаток информации произвольным архитектурным решением.

Научно-проектная организация определяет границы достоверного восстановления. В соответствии с заданием могут быть подготовлены несколько вариантов, характеризующих разные этапы истории объекта культурного наследия. Для каждого варианта нужны результаты исследований, перечень подтверждённых признаков и условия дальнейшей проверки. Предложения, противоречащие установленному предмету охраны или иным исходным ограничениям, не принимают как готовое решение. Окончательное решение о воссоздании обосновывается в проектной документации.

Связь с изысканиями и производством реставрационных работ

Инженерно-технологические исследования зданий и сооружений проводят в соответствии с программой работ. Изыскательские работы на участке, оценка несущей способности, обследование инженерного оборудования и расчёт усиления могут потребоваться как смежные задачи. Их объём определяют по выявленным проблемам объекта культурного наследия. Исследования температурного и влажностного состояния рассматривают вместе с климатическими воздействиями, данными о строительстве и реконструкции соседних зданий, изменениях земельного участка и условиях эксплуатации.

Условия производства натурных работ согласуют до доступа к объекту культурного наследия. Для производственных помещений, действующего музея или храма могут понадобиться отдельные графики доступа, временные ограничения использования зон исследования и меры обеспечения безопасности. В соответствии с заданием выбирают способы контроля показателей, обеспечивающие сохранность исторического вещества. Специальные инженерно-технологические исследования должны дать сведения о причинах повреждений, а не только описание их внешних проявлений.

Материалы по исследованиям передают для подготовки научно-проектной документации в области сохранения объектов культурного наследия. Требования к разрешениям, согласованию и экспертизе проверяют отдельно по действующему законодательству Российской Федерации и нормативным документам, применимым к конкретным работам. Положения федерального закона, технических регламентов или постановления Правительства не заменяют специальную программу исследований. Перечень применимых документов уточняют по виду намеченных работ; универсальный список для любой реставрации здесь некорректен.

Что влияет на стоимость

Основные факторы:

состав раздела по заданию: все три направления или часть из них;
объём и полнота исходных материалов: есть ли обмерные чертежи, архивные данные, ранее выполненные исследования;
количество и характер утраченных частей: одна архитектурная деталь или утраченный объём с необходимостью шурфов;
площадь и сложность объекта, число помещений с индивидуальным режимом;
доступность конструкций: строительные леса, подмости, доступ на кровлю и в подполье, работающая эксплуатация;
число точек измерений и проб, которое задаёт программа;
нужны ли длительные наблюдения за температурно-влажностным режимом в разные сезоны;
требования к согласованиям и порядок приёмки отчётных материалов.

Сроки и цену считаем после того, как прочитаем задание и осмотрим объект. Цифра «в среднем» для объекта культурного наследия неизвестной сложности ничего не скажет ни нам, ни вам.

Что получает заказчик

Отчёт по разделу становится технической основой для архитектурных и инженерных решений. Проектировщику он даёт проверяемые числа, собственнику и техническому заказчику объясняет причины разрушений и обосновывает объём предстоящих реставрационных работ.

Направление	Материалы отчёта	Применение в проектировании
Объёмные параметры утраченных частей	Таблицы параметров с источником и достоверностью каждого значения, графические материалы, шаблоны профилей, обмерные схемы сохранившихся фрагментов, перечень недоказанных величин	Обоснование геометрии воссоздания, разработка архитектурных решений и деталей, задание на изготовление изделий
Физико-технические параметры и температурно-влажностный режим	Протоколы измерений, характеристики материалов, тепловизионные материалы, теплотехнические и влажностные расчёты, обоснованные параметры режима помещений	Решения по отоплению и вентиляции, подбор совместимых штукатурных и отделочных составов, гидроизоляция, оценка приспособления
Защита от неблагоприятных воздействий	Классификация воздействий, оценка ранее выполненных мероприятий, сравнение вариантов защиты, рекомендации и ограничения, программа контроля	Технологические решения по защите конструкций, первоочередные консервационные мероприятия, требования к эксплуатации после реставрации

Кроме этого в отчёте есть описание методов, перечень использованных исходных материалов и выводы, где прямо сказано, какие вопросы остались открытыми и требуют дополнительных изысканий.

Как оформляются результаты инженерно-технологических исследований

Отчёт входит в научно-проектную документацию по сохранению объекта культурного наследия – объекта культурного наследия истории и культуры. Его содержание формируют по заданию. Пояснительная записка описывает цель инженерно-технологических исследований, исходные данные, условия натурных работ и методы обработки. Графическая часть, содержащая планы, разрезы, фиксационные материалы и схемы, связывает расчёты с конкретными участками. Сводные таблицы и ведомости показывают результаты исследовательских работ, обнаруженные расхождения и принятые допущения.

В исследовании утрат указывают, какие архитектурные и конструктивные характеристики доказаны натурными следами, какие – архивной документацией, а какие требуют дальнейшего уточнения. Кроки, иллюстративные материалы и чертежи сопровождают указанием масштаба и мест фиксации. Если художественный элемент выполнен из природного камня, древесины или металла, предложения по его восстановлению должны учитывать свойства материала и возможности изготовления. Рецептуры реставрационных составов и технологии производства деталей в этот раздел автоматически не включаются: необходимые экспериментальные и лабораторные работы определяют программой.

Специальные инженерно-технологические исследования завершают предложениями по обеспечению сохранности. Предложения содержат условия применения защитных мероприятий, требования к контролю состояния и ограничения использования объекта. Результаты инженерно-технологических исследований передают организации, ведущей разработку научно-проектной документации. Научно-методическое руководство и авторский надзор смогут использовать их при оценке решений, принятых для производства реставрационных работ; сами эти услуги в стоимость исследования не входят.

Для дальнейшего проектирования важно разделить документы. Исследовательский отчёт обосновывает исходные параметры и рекомендации. Эскизный проект определяет принципиальные архитектурные решения. Рабочая проектно-сметная документация включает детальную проработку принятых решений: рабочие и маркировочные чертежи, спецификации оборудования и изделий, сметы. Условия подготовки этих документов задаются отдельно. Инженерно-технологические исследования предоставляют обоснование для их разработки, но не заменяют полный комплект научно-проектной документации.

Состав исследований соотносят с действующими национальными стандартами Российской Федерации: ГОСТ Р 55528-2013 описывает содержание научно-проектной документации, ГОСТ Р 70631.1-2023 – технологические процессы комплексных научных исследований. До начала работ сверяют требования задания и предусмотренных им процедур с органом охраны при необходимости. Наличие исследовательского отчёта само по себе не означает, что проект реставрации утверждён или разрешено производство ремонтно-реставрационных работ.

Часто задаваемые вопросы

Обмеры фиксируют существующую геометрию, химико-технологические исследования определяют состав и состояние материалов. Инженерно-технологические исследования определяют параметры утраченных частей и условия сохранности объекта культурного наследия. Обмеры и анализы материалов предоставляют исходные данные для этих работ.

Часто можно, но другим путём: по натурным следам, гнёздам и примыканиям, по сохранившимся фрагментам, модульной логике архитектурных членений и метрически проверенной иконографии. Часть величин при этом останется гипотезой. В отчёте мы так и помечаем, чтобы решение принимали проектировщик и научный руководитель, с учётом указанных ограничений.

Да. Промерзание, конденсат и капиллярный подсос проявляются по-разному в холодный и тёплый периоды. Часть измерений имеет смысл делать в отопительный сезон, часть летом. Схему наблюдений закладываем в программу исходя из задач объекта.

Передайте задание органа охраны, охранные документы, акт технического состояния, если он есть, имеющиеся чертежи и отчёты прежних исследований, а также сведения о планируемом приспособлении. По этим материалам составим программу и покажем, какие направления нужны по заданию, а какие потребуют отдельного заказа.
