Принципы и методы фотограмметрической съемки
Фотограмметрия включает несколько методов, различающихся по способу получения фотоснимков и областям применения.
Фотограмметрия и стереофотограмметрия
Изображения могут быть одиночными (фотограмметрия) или парными (стереофотограмметрия). Во втором случае появляется возможность построения трёхмерных моделей объектов.
При обработке снимков рассчитываются геометрические характеристики, взаимное расположение объектов, фиксируются изменения и деформации.
Используемое оборудование
Съёмка может выполняться с помощью аэрофотоаппаратов, беспилотников или обычных цифровых камер, в зависимости от целей и масштаба работ.
Воздушная фотограмметрия
Этот способ базируется на использовании фотоснимков, сделанных с летательных аппаратов — беспилотников (БПЛА), самолетов или вертолетов. Метод позволяет быстро получить данные о больших и труднодоступных территориях. Воздушная фотограмметрия эффективна для составления генеральных планов, мониторинга состояния инженерных сетей, обследования карьеров, русел рек, протяжённых линейных объектов.
Преимущества метода:
-
высокая скорость обработки и получения результатов;
-
покрытие большой площади за короткий срок;
-
достоверные цифровые модели рельефа и инфраструктуры.
Наземная фотограмметрия

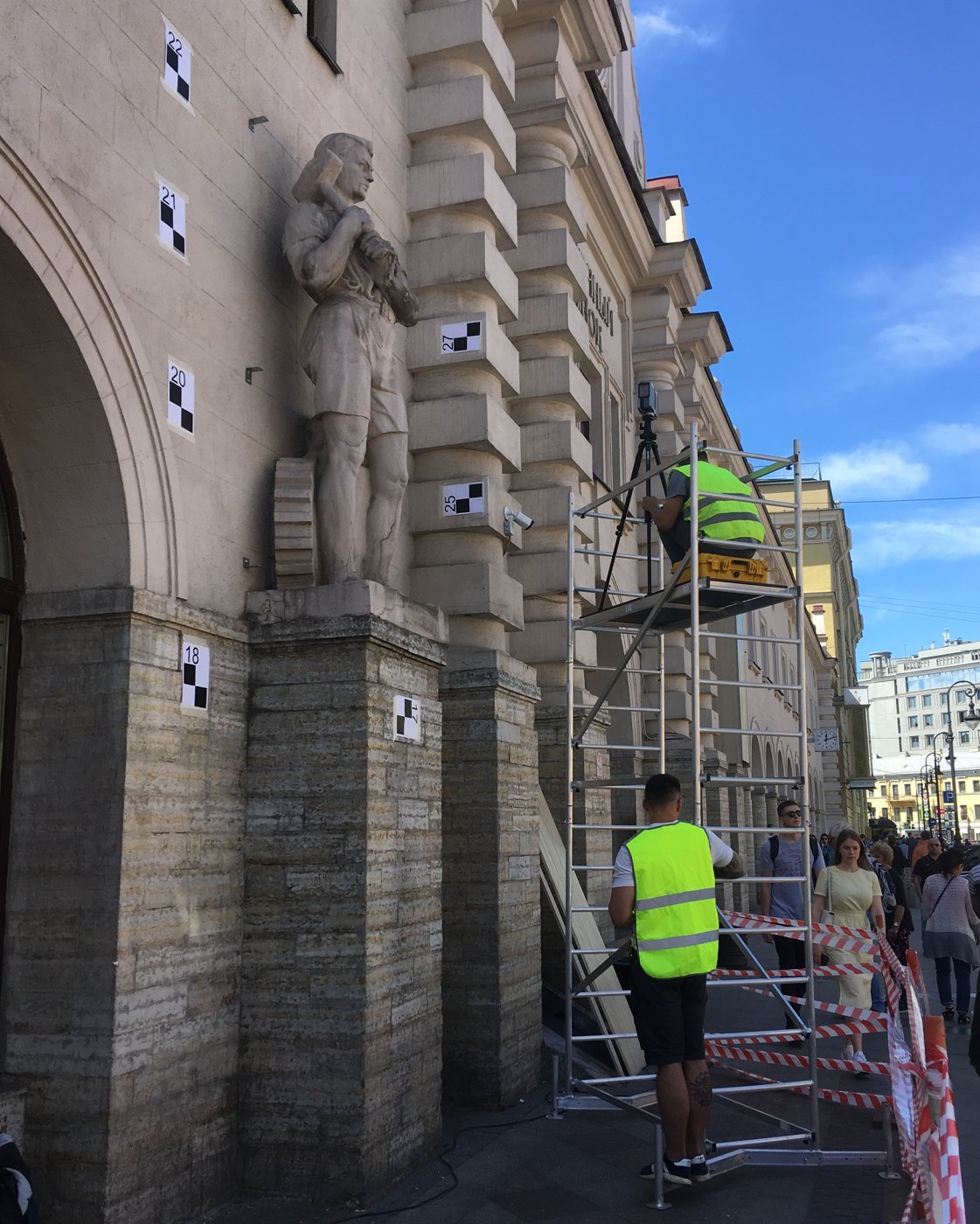

Для наземной фотограмметрии применяются съемки с поверхности — с помощью фототеодолитов, мобильных комплексов или даже современных фотоаппаратов. Этот способ подходит для детальной съёмки фасадов, памятников архитектуры, отдельных строений и инженерных объектов, особенно если они недоступны для лазерного сканирования. Метод обеспечивает увеличенное внимание к деталям, что важно при реконструкции или обследовании объектов.
Спутниковая фотограмметрия
Спутниковая фотограмметрия основана на использовании снимков с орбитальных аппаратов. Она актуальна для глобальных и региональных исследований, составления крупномасштабных карт, картографирования природных зон, мониторинга изменений на больших площадях. Благодаря современным спутникам удаётся получить актуальные снимки с высокой точностью и проводить анализ динамики трансформации ландшафта.
Технологический процесс фотограмметрических работ
Планирование и подготовка съемки
На этапе планирования определяется цель работ, выбор метода (воздушная, наземная, спутниковая), подбор необходимого оборудования и программного обеспечения. Планируется оптимальный маршрут съёмки, составляется схема расположения контрольных/опорных точек. Важно учесть требования к качеству снимков и масштабу будущей карты.

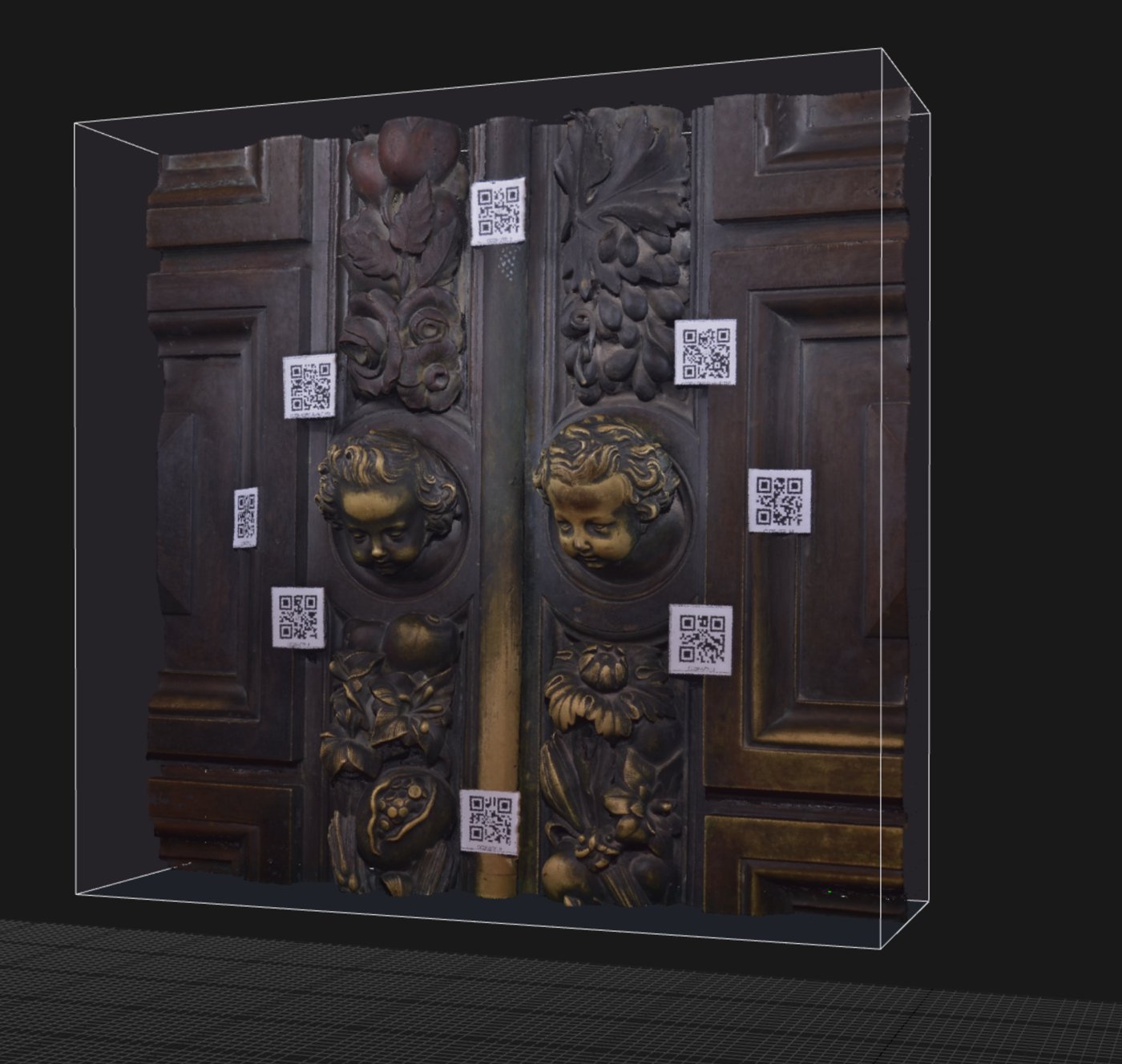

Полевые работы и фотосъемка
Полевой этап включает получение фотоснимков с выбранных позиций и соблюдением стандартов (например, ГОСТ Р 58854-2020). Для воздушной съемки используются дроны, самолёты; для наземной — специализированные камеры и штативы. На этом этапе фиксируются геодезические контрольные точки, которые обеспечивают точность последующих построений.
Камеральная обработка данных
Собранные снимки подвергаются внимательной камеральной обработке:
-
ориентирование и калибровка изображений;
-
сбор и анализ цифровых данных о рельефе и объектах;
-
построение 3D-моделей и цифровых ортофотопланов;
-
создание бесшовных мозаик и выравнивание цветовых характеристик;
-
контроль качества полученных данных и экспорт результатов в необходимом формате.
Благодаря интеграции современных программных комплексов, итоговые данные оперативно обрабатываются и предоставляются в виде электронных карт, моделей и планов для дальнейшего проектирования или мониторинга.
Применение фотограмметрии в геодезических изысканиях
Фотограмметрия широко используется при выполнении разноплановых геодезических задач. Благодаря современным методам удаётся быстро и точно получать данные о местности и объектах, минимизируя человеческий фактор.
Топографическая съемка
Технология позволяет оперативно собирать данные для составления топографических карт. Изображения, полученные с воздуха, используются для анализа рельефа, построения планов, проектирования коммуникаций.
Съёмка охватывает:
-
определение высотных отметок;
-
фиксацию положения сооружений и природных объектов;
-
уточнение границ участков.
Инженерно-геодезические изыскания
Во многих инженерных проектах требуется детальная информация о территории. Фотограмметрия облегчает изыскания для подготовки строительных площадок, проектирования инженерных сетей и контроля выполнения работ на этапах строительства.
Для инженерных целей получают:
-
цифровые модели рельефа и грунтов;
-
точные планы трасс коммуникаций;
-
материалы для проектных и исполнительных схем.
Метод фотограмметрии эффективен при долговременном наблюдении за состоянием крупных объектов: плотин, насыпей, мостов, территорий с повышенным риском подвижек. Съёмки позволяют выявить даже небольшие деформации и своевременно принять меры по предотвращению аварий.
Мониторинг проводится для:
-
выявления динамики изменений rельефа;
-
контроля техногенных влияний;
-
своевременного обнаружения дефектов.
Преимущества фотограмметрического метода
-
быстрое получение большого массива данных;
-
высокая детализация результата;
-
дистанционная обработка без необходимости прямого контакта с объектом;
-
масштабируемость технологии для разных задач;
-
минимизация риска ошибок, связанных с человеческим фактором.
Точность и ограничения метода
Фотограмметрия обеспечивает высокую точность, однако итоговое качество зависит от:
-
характеристик фотооборудования;
-
погодных условий во время съёмки;
-
корректности установки геодезических опорных точек;
-
программных решений для обработки данных.
Существуют ограничения при съёмках густо заселённых, лесистых или неблагоприятных для обзора территорий. В таких случаях требуется комплексный подход и дополнительная обработка.
Современное оборудование для фотограмметрии
Развитие технологий привело к появлению профессионального оборудования, которое делает фотограмметрию эффективной и доступной для различных сфер строительства и изысканий.
Беспилотные летательные аппараты
-
использование дронов уменьшает стоимость работ;
-
возможен доступ к труднодоступным объектам;
-
позволяет выполнять воздушную съёмку больших участков в короткие сроки.
Специализированные камеры
-
камеры большого разрешения повышают точность измерений;
-
специальная оптика предотвращает искажения;
-
оборудование адаптировано под погодные условия и задачи разной сложности.
Программное обеспечение
-
автоматизация обработки данных сокращает сроки выполнения работ;
-
поддерживается создание 3D-моделей, ортофотопланов, мозаик;
-
интеграция с CAD и GIS-системами облегчает передачу итоговых данных заказчику.
Наши преимущества
ООО "Строй-Эксперт" применяет современные подходы и надежное оборудование, что обеспечивает высокое качество результата. Каждая услуга предоставляется в строгом соответствии с действующими стандартами и с учётом индивидуальных требований заказчика.
Преимущества работы с нами:
-
работы выполняются квалифицированными специалистами с профильным образованием и опытом;
-
используем беспилотные летательные аппараты и высокоточные камеры;
-
предоставляем полный цикл — от первичного планирования до финальной передачи цифровых материалов заказчику;
-
выполняем проекты любых масштабов, включая сложные инженерные объекты и большие площадные территории.
Уделяем внимание деталям и гарантируем качество итоговых данных. Любая задача согласуется с заказчиком поэтапно. Использование проверенного программного обеспечения сокращает время обработки и повышает точность результатов.
Закажите фотограмметрию в ООО "Строй-Эксперт"
В ООО "Строй-Эксперт" вы получаете не только современные технологии фотограмметрии, но и индивидуальный подход к каждому объекту. Оперативно рассчитываем стоимость, подбираем решение под задачи клиента.
Для консультации или заказа услуги:
-
позвоните по телефону +7 (812) 454-01-17;
-
напишите на почту expert@teoc.ru.
Специалисты компании подробно ответят на ваши вопросы, рассмотрят проект и предложат оптимальный вариант сотрудничества. Оцените преимущества профессиональной фотограмметрии — мы реализуем задачи любой сложности, соблюдая сроки и требования.
